Laumas LCB là bộ truyền và số hóa trọng lượng cho cảm biến lực, được thiết kế để biến tín hiệu analog mV/V từ load cell strain gauge thành dữ liệu trọng lượng số phục vụ PLC, hệ thống điều khiển và mạng truyền thông công nghiệp. Thiết bị đặc biệt hữu ích khi cần bổ sung khả năng truyền thông số cho cảm biến lực analog hiện hữu mà không phải thay toàn bộ hệ thống cân.

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Doanh nghiệp được thành lập tại Parma và phát triển các dòng load cell, bộ truyền trọng lượng, bộ hiển thị và giải pháp điện tử cân công nghiệp theo định hướng nghiên cứu, phát triển và sản xuất Made in Italy.

LCB có thể lắp nối dây với load cell hoặc tích hợp trực tiếp vào thân load cell thông qua đầu nối cơ khí tiêu chuẩn phù hợp. Thiết kế này giúp rút ngắn đoạn truyền tín hiệu analog mức thấp và đưa dữ liệu trọng lượng sang dạng số ngay gần điểm đo.

Ưu điểm và tính năng nổi bật của Laumas LCB

Điểm nổi bật của bộ số hóa load cell LCB là khả năng kết hợp chuyển đổi tín hiệu cân, xử lý trọng lượng và truyền thông công nghiệp trong một thiết bị nhỏ gọn. Một load cell analog có ngõ ra mV/V có thể được chuyển thành một điểm đo số để tích hợp trực tiếp hơn với hệ thống tự động hóa.

• Chuyển tín hiệu analog mV/V của load cell strain gauge thành dữ liệu trọng lượng số.
• Có thể sử dụng với load cell hoặc cảm biến strain gauge analog hiện hữu.
• Vỏ bảo vệ IP67 với lựa chọn thép không gỉ AISI 304 hoặc nylon PA66 gia cường sợi thủy tinh.
• Trang bị 3 đầu nối M12 cấp bảo vệ IP67 và 6 LED chỉ thị giao diện truyền thông.
• Hỗ trợ cổng Micro USB phục vụ kết nối cấu hình và quản lý thiết bị.
• Có phiên bản tùy chọn RS485 và phiên bản có ngõ ra analog.
• Hỗ trợ nhiều fieldbus công nghiệp để tích hợp với PLC và hệ thống tự động hóa.
• Có ngõ vào số và ngõ ra relay để phục vụ các chức năng điều khiển liên quan đến cân.
• Hỗ trợ ứng dụng định lượng một thành phần với khả năng quản lý công thức theo cấu hình thiết bị.
• Tương thích phần mềm Instrument Manager của LAUMAS để cấu hình, giám sát và hiệu chuẩn.

Thông số và khả năng kết nối tiêu biểu

Hạng mục	Thông tin
Loại thiết bị	Bộ truyền / số hóa cho load cell analog mV/V
Loại cảm biến tương thích	Load cell và cảm biến strain gauge có ngõ ra analog mV/V
Vật liệu vỏ	Thép không gỉ AISI 304 hoặc nylon PA66 gia cường sợi thủy tinh
Cấp bảo vệ vỏ	IP67
Đầu nối	3 đầu nối M12 IP67
Đèn chỉ thị	6 LED chỉ thị giao diện truyền thông
Kết nối PC	Micro USB
Ngõ ra analog tùy chọn	16 bit; 0/4–20 mA hoặc 0–5/10 V
Truyền thông nối tiếp tùy chọn	RS485; hỗ trợ kết nối trực tiếp RS485 và RS232 không cần bộ chuyển đổi theo cấu hình thiết bị
Ngõ vào số	2 ngõ vào số
Ngõ ra relay	3 ngõ ra relay
Fieldbus tùy chọn	PROFINET IO, EtherNet/IP, Ethernet TCP/IP, Modbus TCP, PROFIBUS DP, EtherCAT, POWERLINK, CANopen, CC-Link, CC-Link IE Field Basic, SERCOS III, IO-Link
Tốc độ tính toán trọng lượng	Tối đa 500 giá trị/giây
Kích thước kể cả đầu nối	90 × 40 × 107 mm

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas LCB

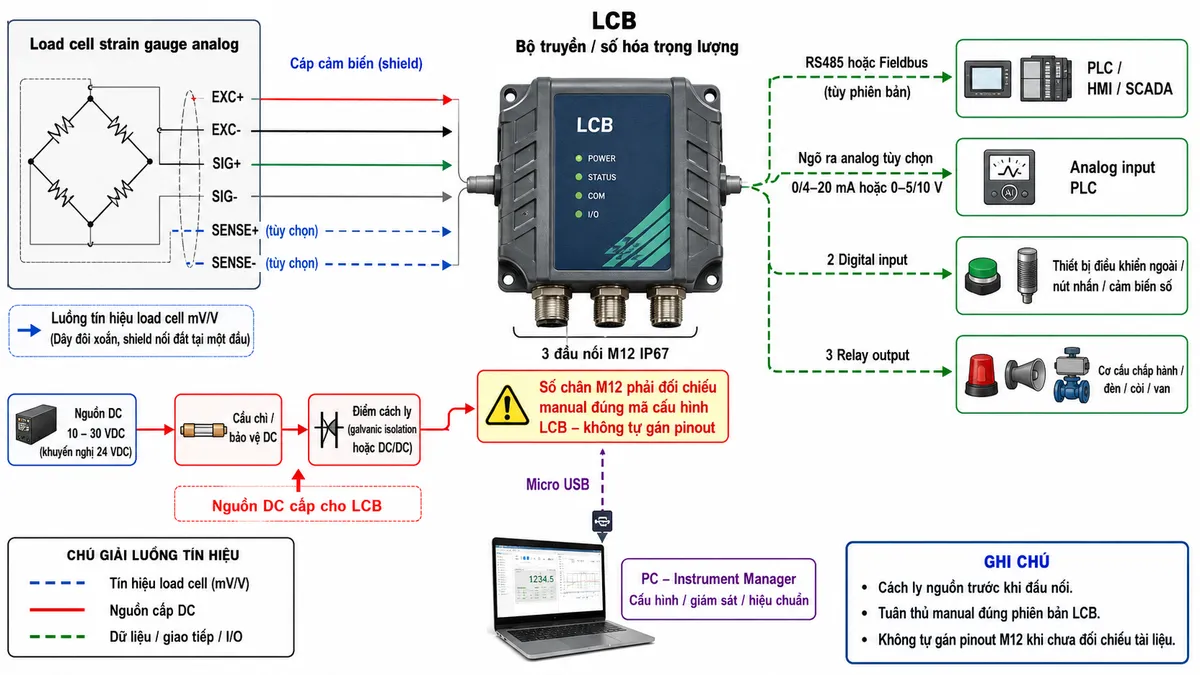

Kết nối load cell với LCB và hệ thống điều khiển

Trong một hệ thống điển hình, load cell strain gauge nhận lực hoặc tải trọng cơ học và tạo ra tín hiệu điện analog mức thấp theo mV/V. Tín hiệu này được đưa vào LCB qua các đường kích thích và tín hiệu của cảm biến. Nếu loại load cell sử dụng thêm đường sense thì việc kết nối phải thực hiện theo đúng sơ đồ của cảm biến và tài liệu kỹ thuật của phiên bản LCB được sử dụng.

LCB được cấp nguồn từ nguồn DC phù hợp của hệ thống. Nguồn nên đi qua thiết bị bảo vệ DC và có điểm cách ly để thuận tiện bảo trì. Các đầu nối M12 của LCB có chức năng thay đổi theo phiên bản truyền thông và mã cấu hình, vì vậy không được tự suy luận số chân từ một phiên bản khác.

Sau khi số hóa trọng lượng, dữ liệu có thể được truyền tới PLC, HMI hoặc hệ thống SCADA qua RS485 hoặc fieldbus tùy chọn. Phiên bản phù hợp còn có thể cung cấp tín hiệu analog cho đầu vào PLC, đồng thời sử dụng ngõ vào số và relay cho các tác vụ điều khiển.

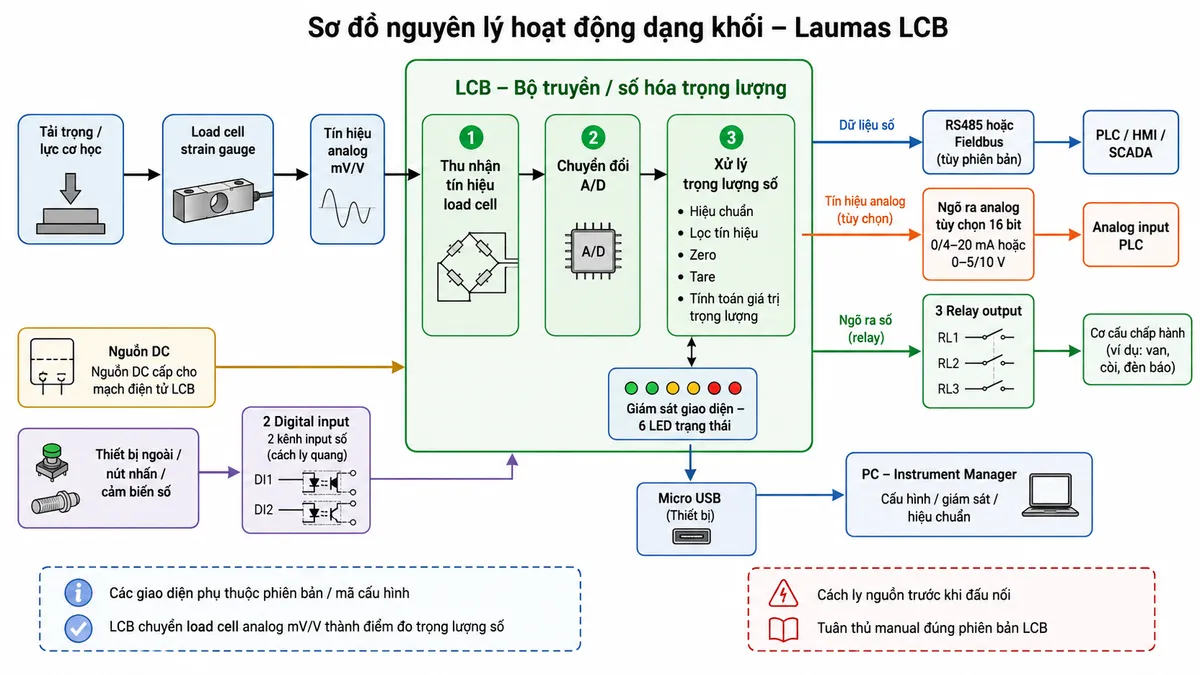

Nguyên lý chuyển load cell analog thành hệ thống cân số

Chức năng cốt lõi của Laumas LCB digitizer là đưa quá trình số hóa tới gần load cell. Tải trọng tác động lên load cell làm biến dạng phần tử strain gauge, từ đó tạo ra tín hiệu mV/V tỷ lệ với tải. LCB tiếp nhận tín hiệu này và xử lý thành giá trị trọng lượng số.

Trong quá trình vận hành, bộ xử lý thực hiện các chức năng liên quan đến phép cân và truyền dữ liệu tới giao diện đã cấu hình. Người vận hành có thể quản lý tham số, theo dõi giá trị trọng lượng và thực hiện hiệu chuẩn thông qua phần mềm Instrument Manager tương thích.

Với các phiên bản sử dụng fieldbus tốc độ cao, LCB phù hợp cho những ứng dụng cần cập nhật trọng lượng nhanh vào PLC. Nhà sản xuất công bố tốc độ tính toán trọng lượng có thể đạt tới 500 giá trị mỗi giây; với PROFINET, EtherNet/IP và EtherCAT, tốc độ cập nhật dữ liệu fieldbus cũng có thể đạt tối đa 500 lần mỗi giây.

Tích hợp với PLC và mạng truyền thông công nghiệp

Một lợi thế quan trọng của LCB là khả năng đưa dữ liệu cân trực tiếp lên PLC bằng nhiều chuẩn truyền thông. Điều này giúp giảm nhu cầu sử dụng thêm bộ hiển thị cân trung gian trong những hệ thống mà PLC đảm nhiệm toàn bộ chức năng hiển thị, lưu trữ và điều khiển.

Các tùy chọn fieldbus như PROFINET IO, EtherNet/IP, EtherCAT, Modbus TCP, PROFIBUS DP, CANopen hay IO-Link giúp LCB thích ứng với nhiều kiến trúc tự động hóa khác nhau. Cần chọn đúng mã sản phẩm ngay từ giai đoạn thiết kế vì các giao diện truyền thông là những cấu hình cụ thể của dòng LCB.

Ứng dụng điển hình

Bộ truyền trọng lượng Laumas LCB phù hợp cho các hệ thống cần số hóa load cell tại điểm đo và đưa trọng lượng trực tiếp vào mạng điều khiển công nghiệp.

• Cân bồn, cân phễu và hệ thống silo trong dây chuyền sản xuất.
• Máy đóng gói, chiết rót và hệ thống định lượng.
• Đo lực kéo, lực nén bằng cảm biến strain gauge tương thích.
• Tích hợp load cell analog vào PLC, HMI hoặc SCADA.
• Nâng cấp hệ thống cân analog hiện hữu sang truyền thông số.
• Các máy OEM cần bộ số hóa cân nhỏ gọn đặt gần cảm biến.
• Ứng dụng định lượng một thành phần và điều khiển relay theo quy trình cân.

Cấu hình, giám sát và hiệu chuẩn bằng Instrument Manager

LCB tương thích với LAUMAS Instrument Manager, phần mềm miễn phí dành cho việc quản lý các thiết bị cân của hãng từ máy tính. Phần mềm cho phép cấu hình tham số chức năng, theo dõi trọng lượng theo thời gian thực, thực hiện hiệu chuẩn bằng tải mẫu và cập nhật firmware thiết bị.

Khả năng cấu hình từ PC đặc biệt hữu ích trong giai đoạn chạy thử, bảo trì hoặc thay thế thiết bị, vì kỹ thuật viên có thể kiểm tra tham số và theo dõi tín hiệu cân mà không phải xây dựng một giao diện riêng trên PLC chỉ để thực hiện công tác hiệu chỉnh.

Cam kết và nơi mua Laumas LCB chính hãng

Khi lựa chọn Laumas LCB chính hãng, cần xác định rõ loại load cell, chuẩn truyền thông PLC, nhu cầu ngõ ra analog, I/O và môi trường lắp đặt để chọn đúng mã cấu hình. Đặc biệt, các phiên bản RS485, analog và fieldbus không nên được xem là mặc định có đồng thời trên mọi LCB.

Quý khách cần mua LCB bộ số hóa load cell Laumas, tư vấn lựa chọn phiên bản truyền thông hoặc tích hợp load cell với PLC có thể liên hệ thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng phù hợp với hệ thống cân và tự động hóa.

Câu hỏi thường gặp (FAQ)

Laumas LCB dùng để làm gì?

LCB dùng để tiếp nhận tín hiệu mV/V từ load cell hoặc cảm biến strain gauge analog, xử lý tín hiệu cân và chuyển thành dữ liệu trọng lượng số để truyền tới PLC hoặc hệ thống điều khiển.

LCB có biến load cell analog thành load cell số được không?

Có. Đây chính là chức năng cốt lõi của bộ số hóa Laumas LCB: biến tín hiệu analog mV/V của load cell thành dữ liệu số có thể tích hợp vào hệ thống truyền thông công nghiệp.

Laumas LCB có hỗ trợ RS485 không?

Có phiên bản LCB hỗ trợ RS485. Tuy nhiên RS485 là tùy chọn theo cấu hình sản phẩm, vì vậy cần xác nhận đúng mã đặt hàng trước khi mua.

LCB có thể xuất tín hiệu 4–20 mA không?

Có phiên bản hỗ trợ ngõ ra analog 16 bit với các dạng 0/4–20 mA hoặc 0–5/10 V. Đây là tùy chọn và không nên mặc định có trên mọi phiên bản LCB.

LCB hỗ trợ những fieldbus nào?

Dòng LCB có các phiên bản cho nhiều chuẩn như PROFINET IO, EtherNet/IP, Modbus TCP, PROFIBUS DP, EtherCAT, POWERLINK, CANopen, CC-Link, SERCOS III và IO-Link. Cấu hình cụ thể phụ thuộc mã sản phẩm được lựa chọn.

LCB có thể kết nối trực tiếp với máy tính không?

Có. Thiết bị có cổng Micro USB và tương thích phần mềm Instrument Manager của LAUMAS để cấu hình, giám sát, hiệu chuẩn và quản lý thiết bị.

LCB có dùng ngoài tủ điện được không?

LCB sử dụng vỏ IP67 và đầu nối M12 IP67, đồng thời có thể lắp trên tường hoặc gần load cell. Tuy nhiên khả năng sử dụng tại một vị trí cụ thể vẫn phải được đánh giá theo nhiệt độ, hóa chất, nước, rung động và các điều kiện môi trường của hệ thống thực tế.

Có thể tự đấu chân M12 của LCB theo một phiên bản khác không?

Không. Pinout LCB phải được đối chiếu với manual và đúng mã cấu hình của thiết bị đang sử dụng. Việc tự gán số chân theo một phiên bản fieldbus, RS485 hoặc analog khác có thể dẫn tới đấu sai nguồn hoặc tín hiệu.
